Строительство септика на даче
Дача дачей, а всю жизнь бегать в лес по нужде не будешь. Туалет типа «сортир» на участке присутствует, но им никогда не пользовались. К сожалению, санузел в доме по вышеуказанной причине не был предусмотрен.
Так и возникла идея строительства санузла и системы наружной канализации. С выгребной ямой все ясно: она хоть и огромна по своим размерам, но быстро наполняется, в связи с чем придется часто вызывать ассенизационную (вакуумную) машину – никуда не годится. К тому же расположение построек на участке не позволяет подъехать «бочке» к предполагаемому месту размещения ямы. Собственно, поэтому и взялся за строительство септика
Раньше о септиках ничего не знал, нигде с ними не сталкивался. На начальном этапе была изучена масса полезных материалов (перечень ссылок в конце статьи), проанализированы существующие конструкции (в ряде которых допущенные ошибки проявили себя лишь спустя некоторое время после начала использования), а также создана собственная тема на форуме с целью получения теоретического опыта и обсуждения возможных вариантов строительства (подробности указаны по ссылке). Выбор пал на бетонный двухкамерный септик с фильтрующим колодцем.
Проектирование
Проектируя септик, старался максимально соблюсти все требования действующего ТКП 45-4.01-51-2007 (pdf), в результате чего получились следующие чертежи:

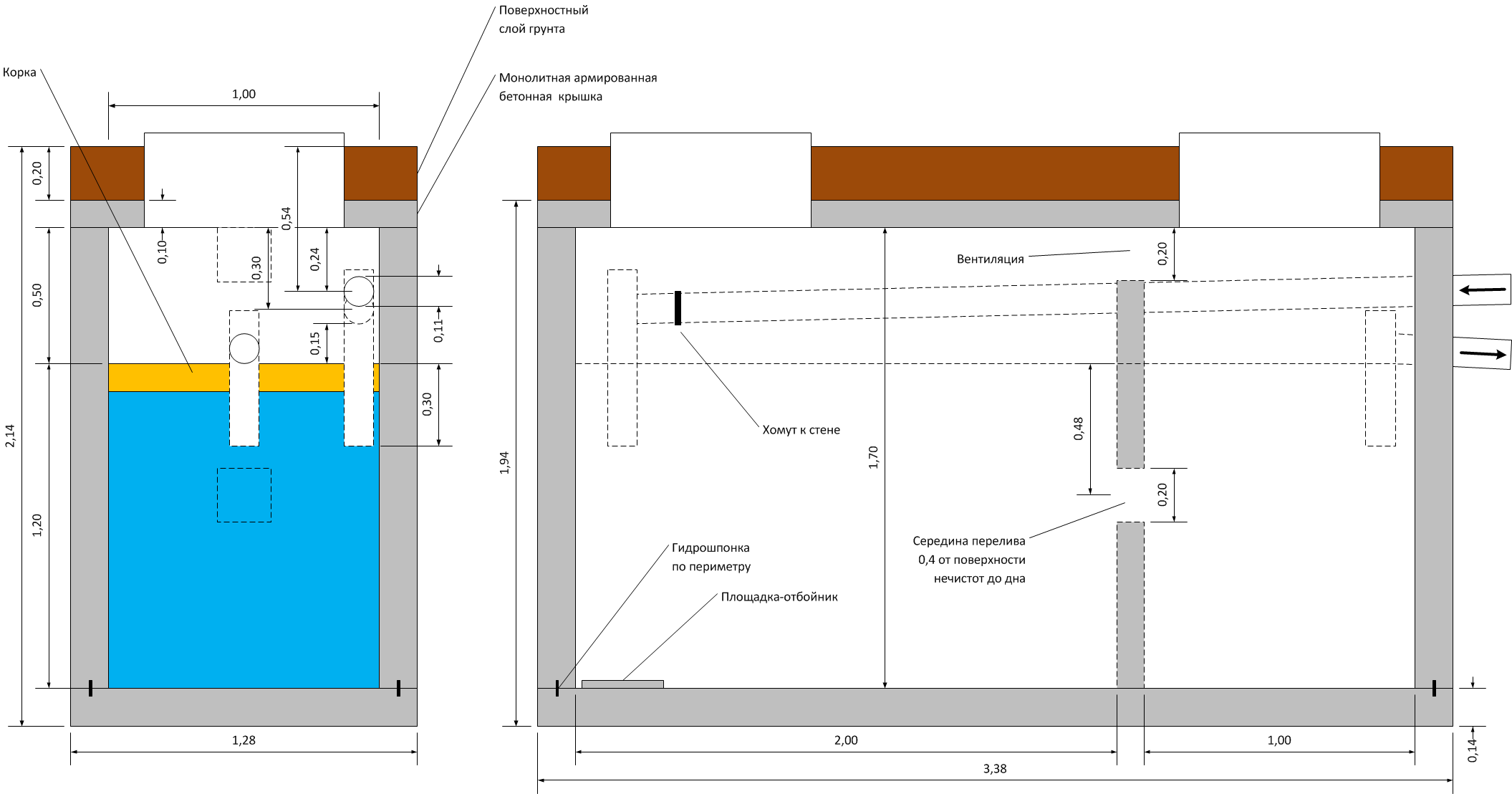

- двухкамерная емкость;

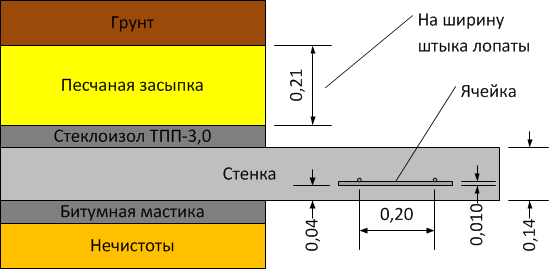

- стена емкости в разрезе;

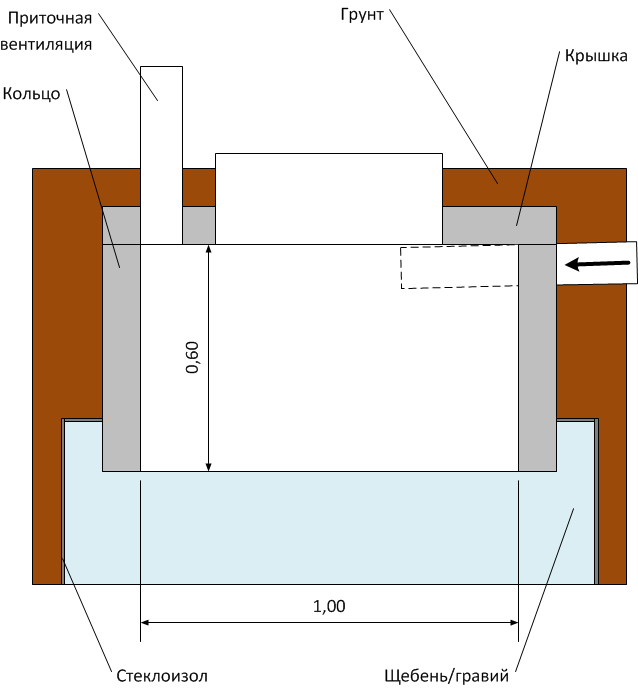

- фильтрующий колодец (без учета количества колец).
Размеры септика обусловлены его расположением: пришлось вместить конструкцию в промежуток шириной 3 метра (между стеной гаража и соседским забором). Отступил от забора 1 метр и от фундамента 70 см, таким образом получил ширину. Длина и высота (глубина) рассчитаны исходя из объема септика. Конструкция будет герметичной, предусмотрена вентиляция, а уровень грунтовых вод низкий, поэтому насчет отступов не беспокоюсь. Я бы с удовольствием выбрал иное место, если бы была такая возможность.

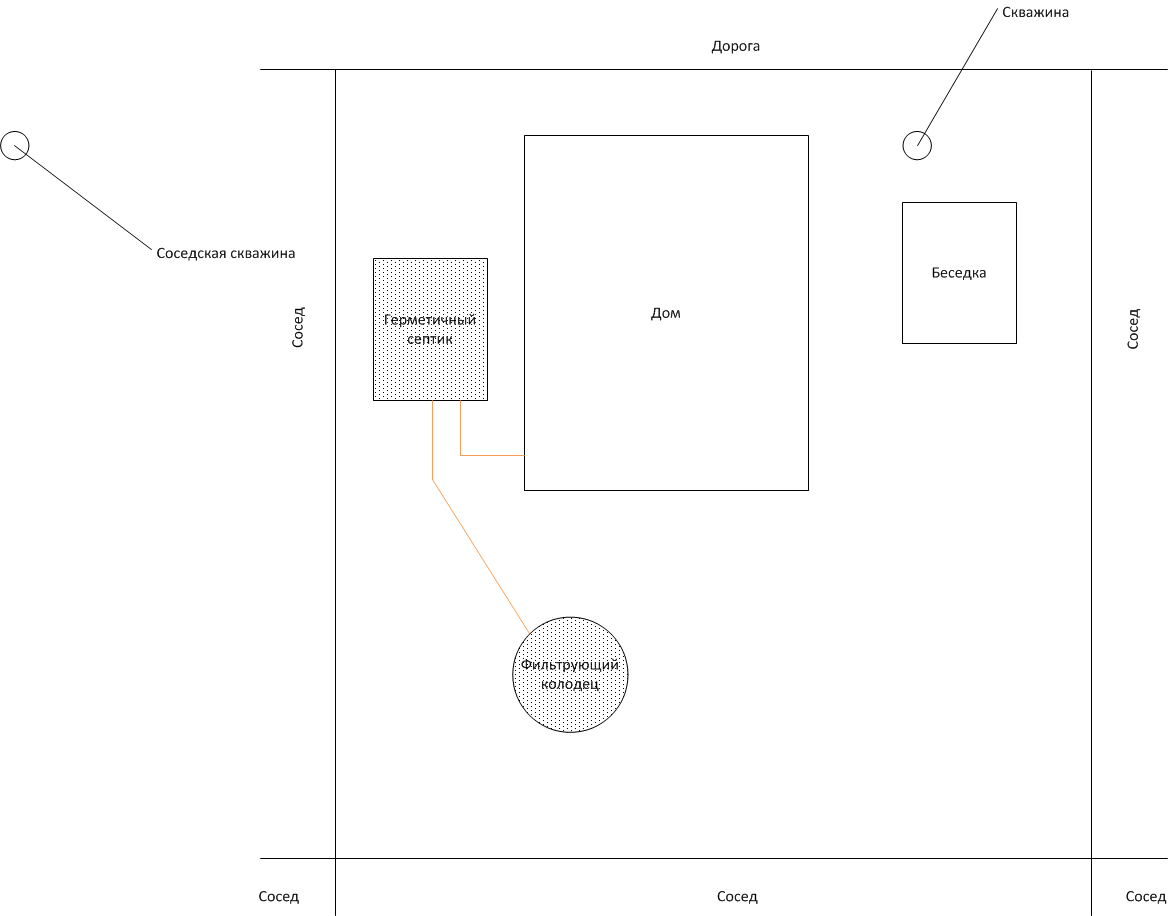

План без учета масштаба.

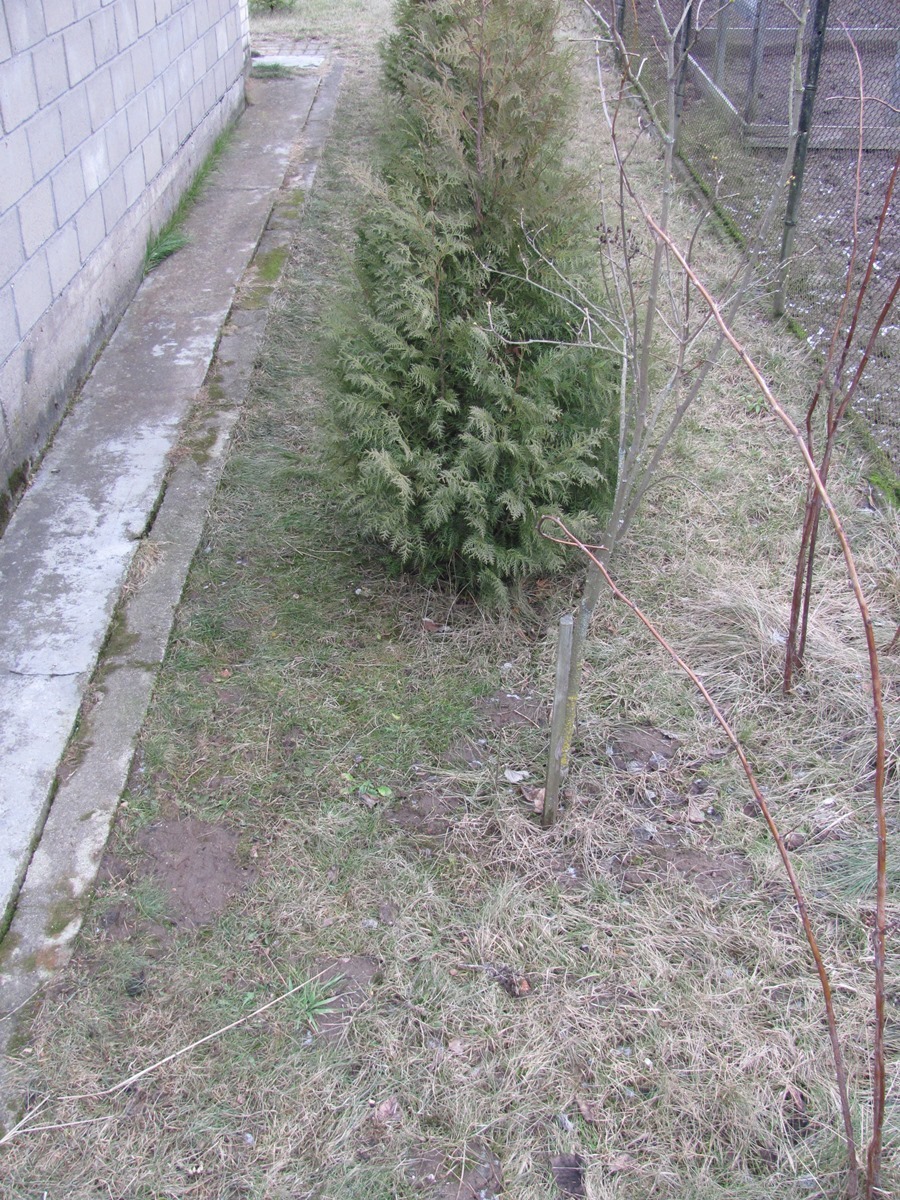

Место строительства.
Ниже приведу расчеты для закупки некоторых видов материалов.
Приблизительный расчет требуемого количества арматуры.
| Название | Ячейка, мм | Диаметр, мм | Общая длина, м |
|---|---|---|---|
| Дно | 200×200 | 10 | 39,6 |
| Большая стена | 200×200 | 10 | 62,7 |
| Большая стена | 200×200 | 10 | 62,7 |
| Меньшая стена | 200×200 | 10 | 22,8 |
| Меньшая стена | 200×200 | 10 | 22,8 |
| Перегородка | 300×300 | 10 | 15,2 |
| Крышка | 200×200 | 10 | 39,6 |
| Итого | 265,4 | ||
Расчет для заказа прутков длиной 11,7 метров.
| Итого метров | 265,4 |
|---|---|
| Итого прутков | 23 |
| Добавим прутков | 2 |
| Всего прутков | 25 |
| Всего метров | 292,5 |

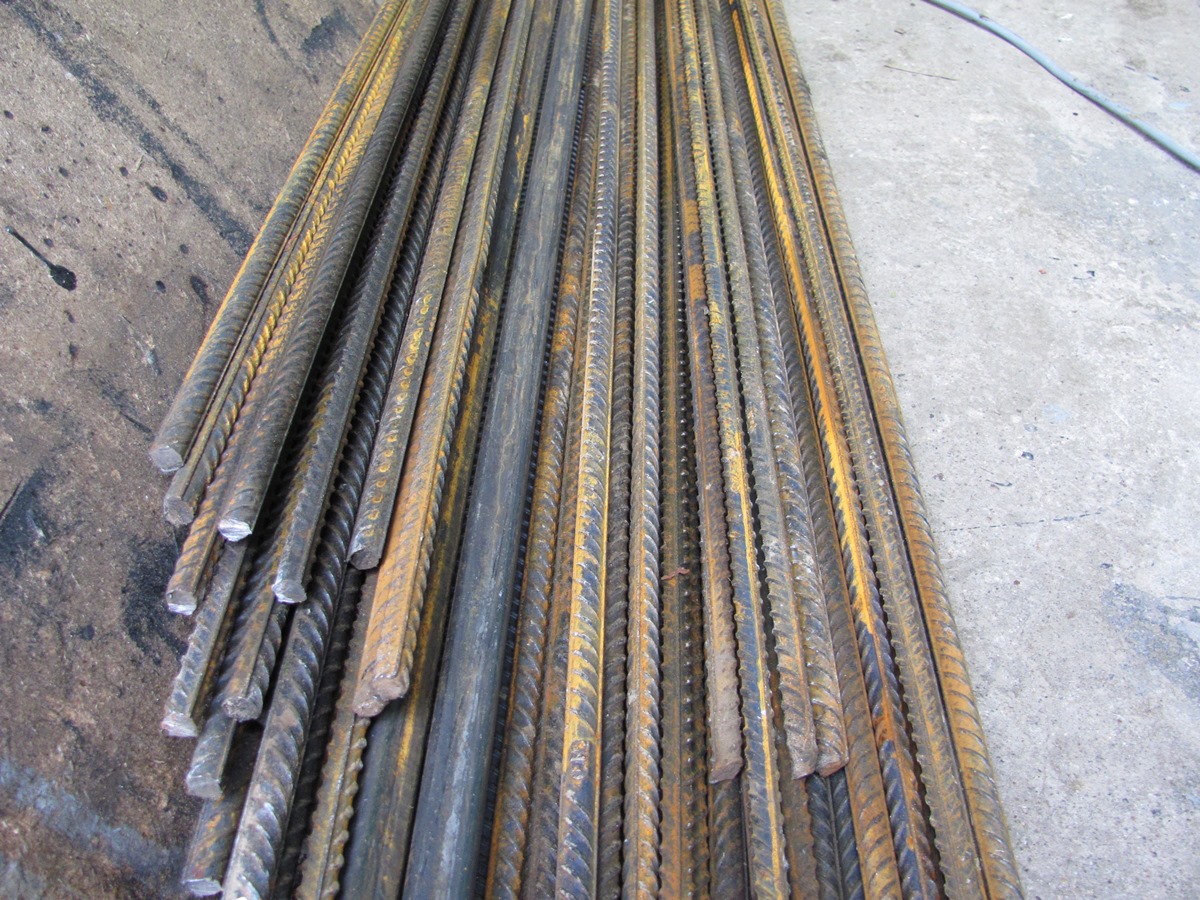

Прутки разрезал на две части, таким образом сэкономил на доставке.
Приблизительный расчет объема бетона без учета труб, арматуры, люков и неровностей земляной опалубки.
| Название | Толщина, мм | Объем, м3 | Объем, л |
|---|---|---|---|
| Дно | 140 | 0,6 | 600 |
| Большая стена | 140 | 0,8 | 800 |
| Большая стена | 140 | 0,8 | 800 |
| Меньшая стена | 140 | 0,24 | 240 |
| Меньшая стена | 140 | 0,24 | 240 |
| Перегородка | 100 | 0,16 | 160 |
| Крышка | 100 | 0,4 | 400 |
| Итого | 3,24 | 3240 |

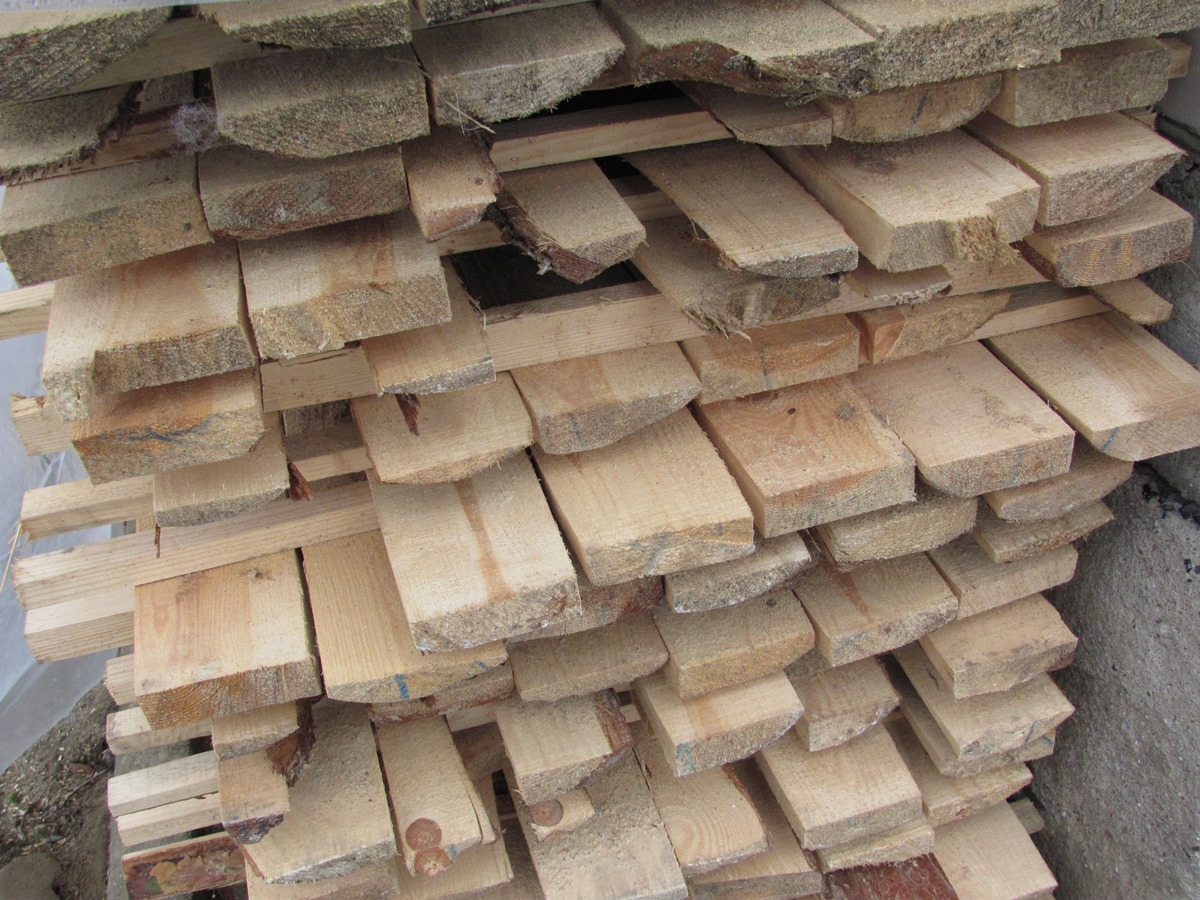

Внутренняя опалубка будет выполнена из обрезной доски 3-го сорта 80×25 мм. По расчетам достаточно одного кубического метра.

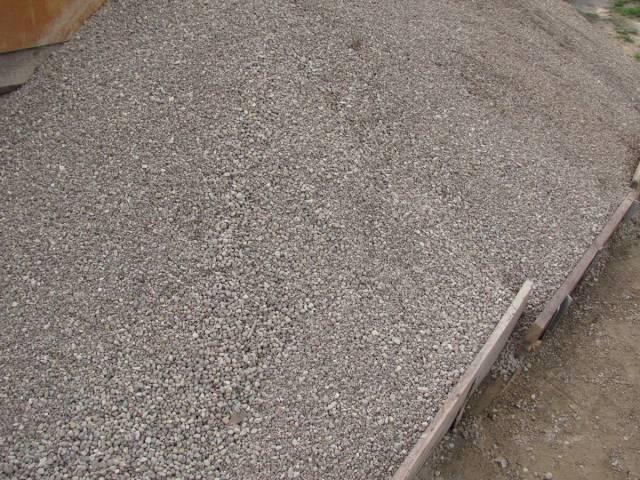

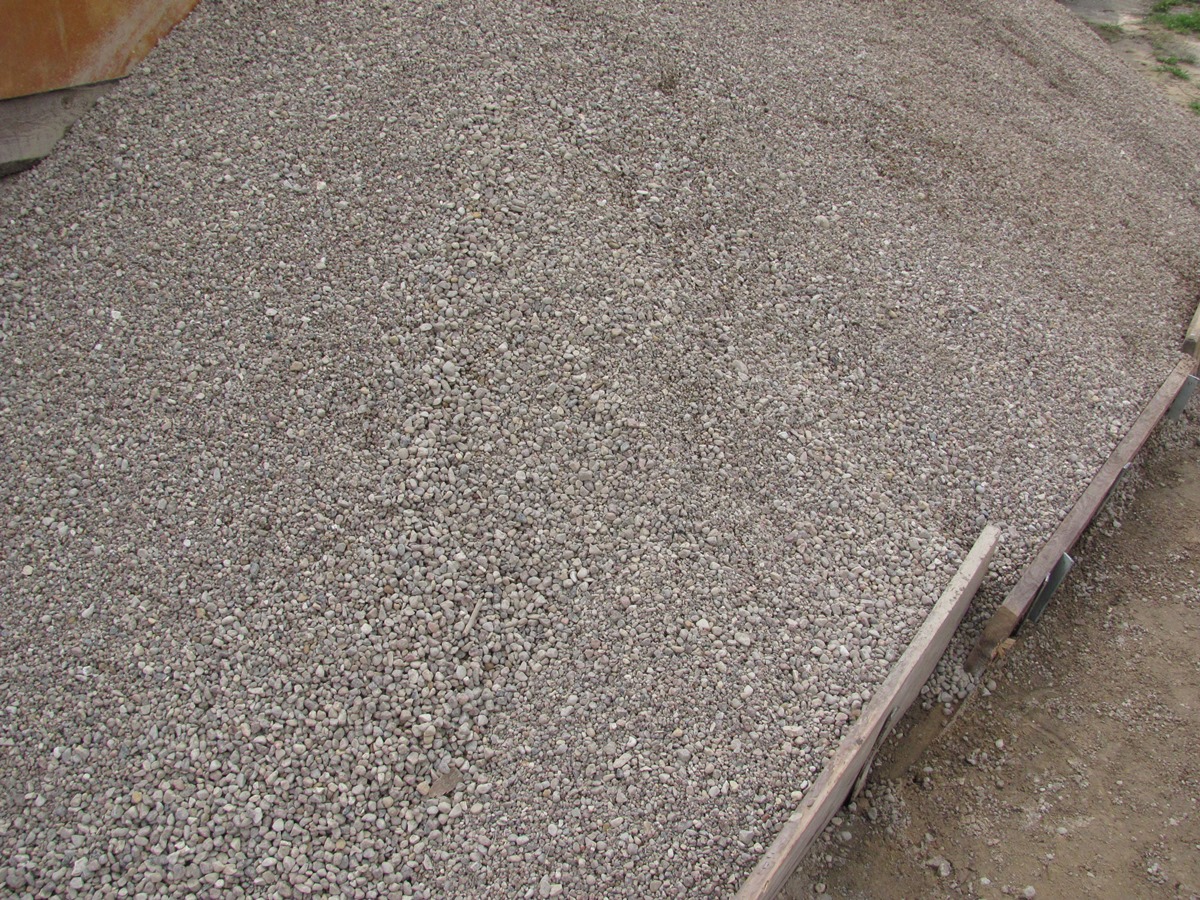

Бетон марки М300 рассчитан с использованием калькулятора Бетон-Онлайн v.1.0 из цемента марки 500-Д20 и гравия фракции 5-20 мм.
(таблица)
Строительство

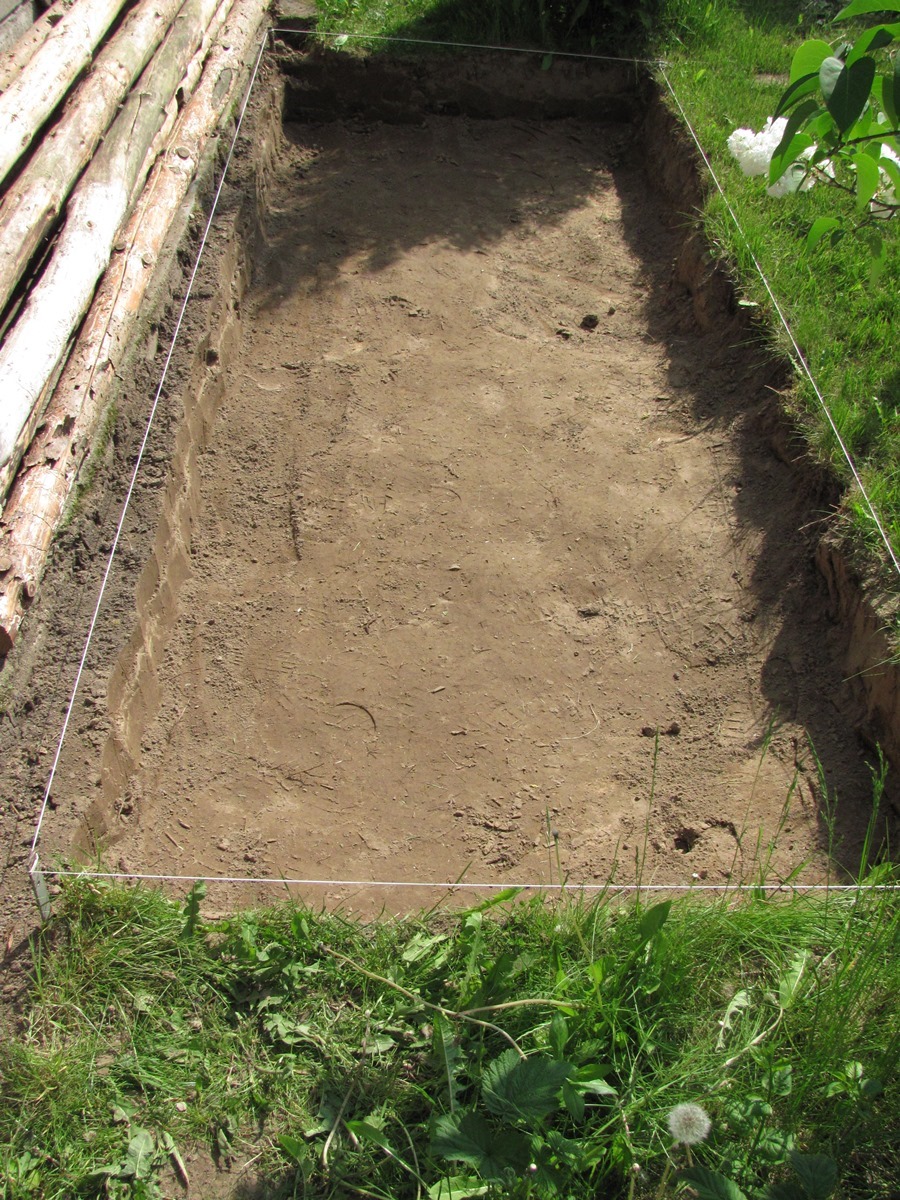

Согласно проекту размечена территория. Извлечен плодородный слой.

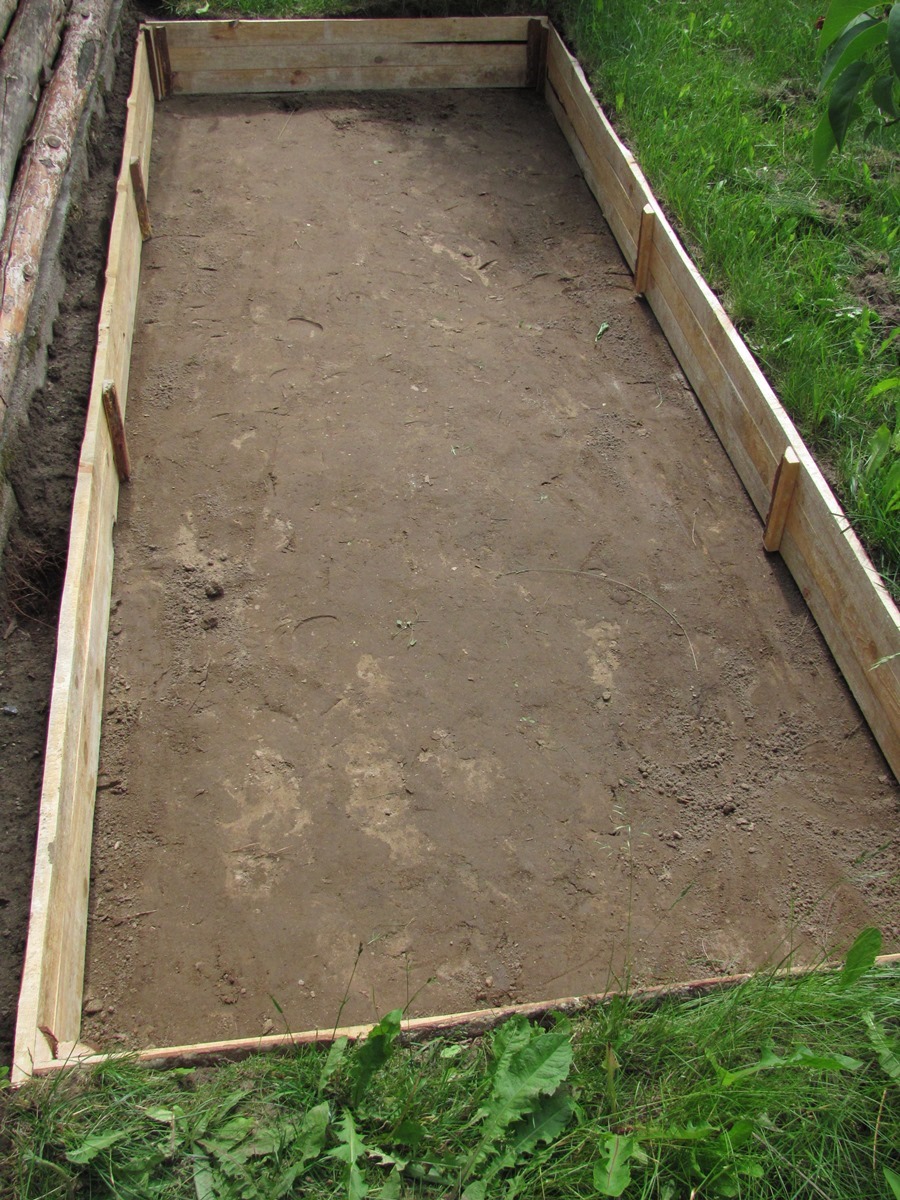

Сверху укреплен грунт при помощи опалубки. Помимо этого опалубка будет служить упором для лестницы, жесткой разметкой и удерживать гидроизоляционный слой до заливки стенок.
