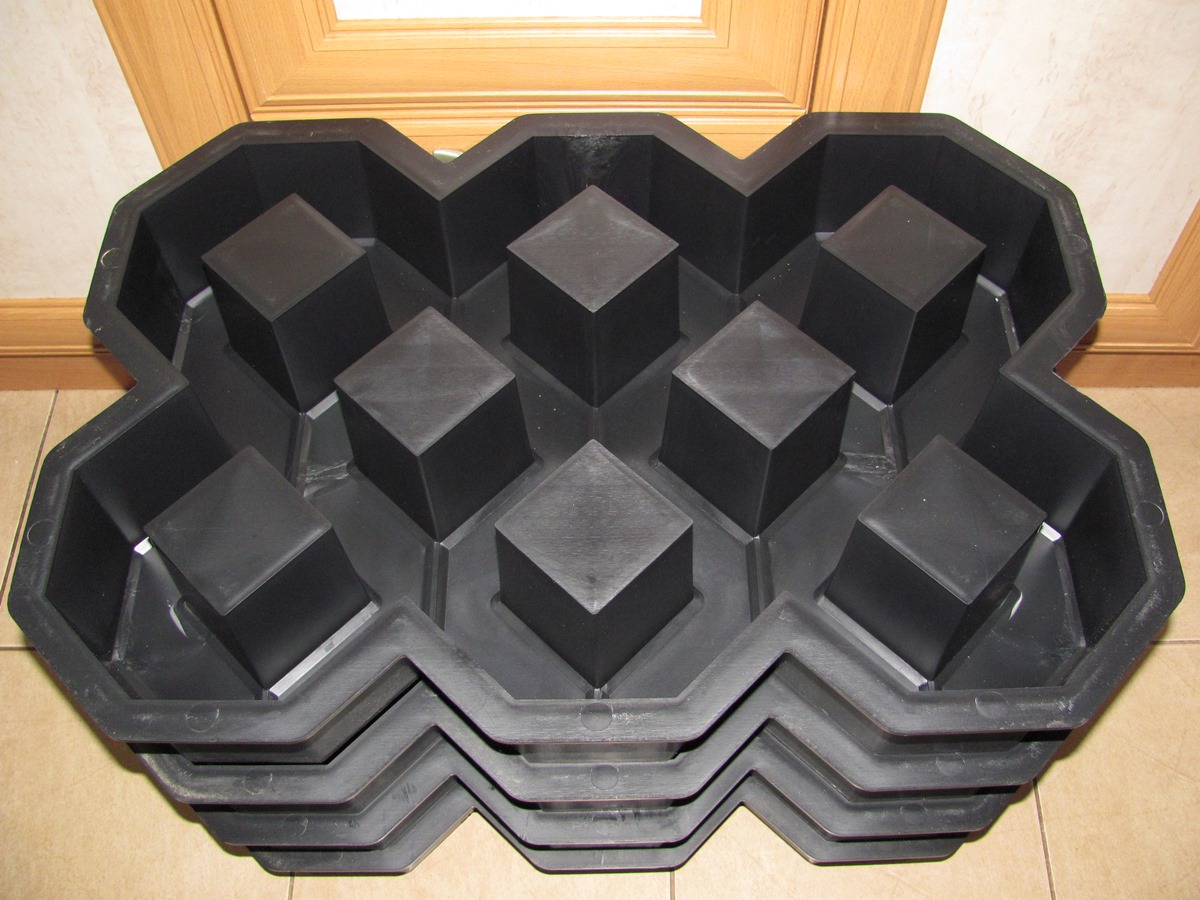

Решил изготовить тротуарную плитку своими руками. Для этого приобрел формы экоплитки размером 60×40 см и под них начал собирать вибростол, изучив при этом различные конструкции.

Стол состоит из двух частей: подвижной столешницы и неподвижной станины. Столешница приводится в движение колебаниями, создаваемыми эксцентриком на валу электродвигателя. Пружины использовал от дровокола производства «Радиоволна» Электродвигатель трехфазный асинхронный 4ААМ56В4У3 1370 об/мин мощностью 180 Вт, включенный в однофазную сеть через конденсатор.

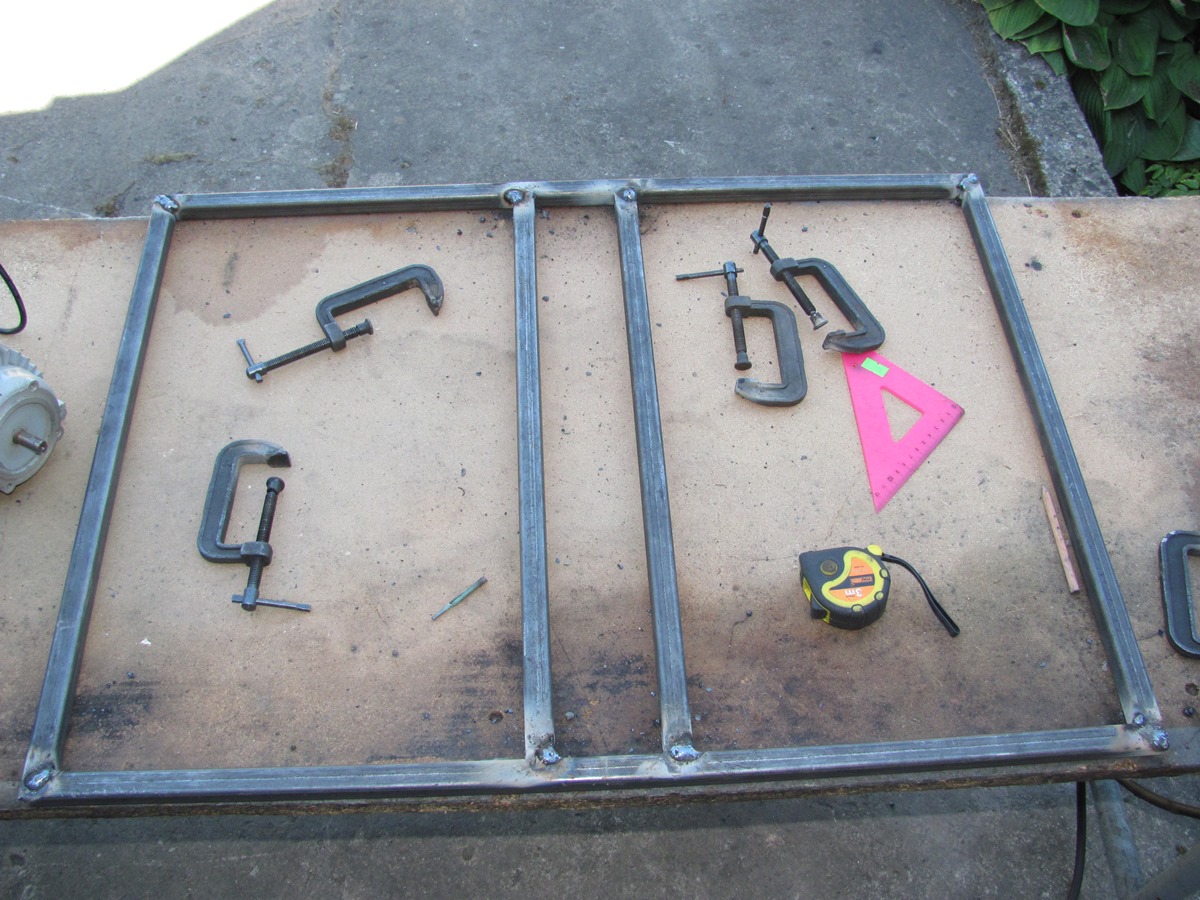

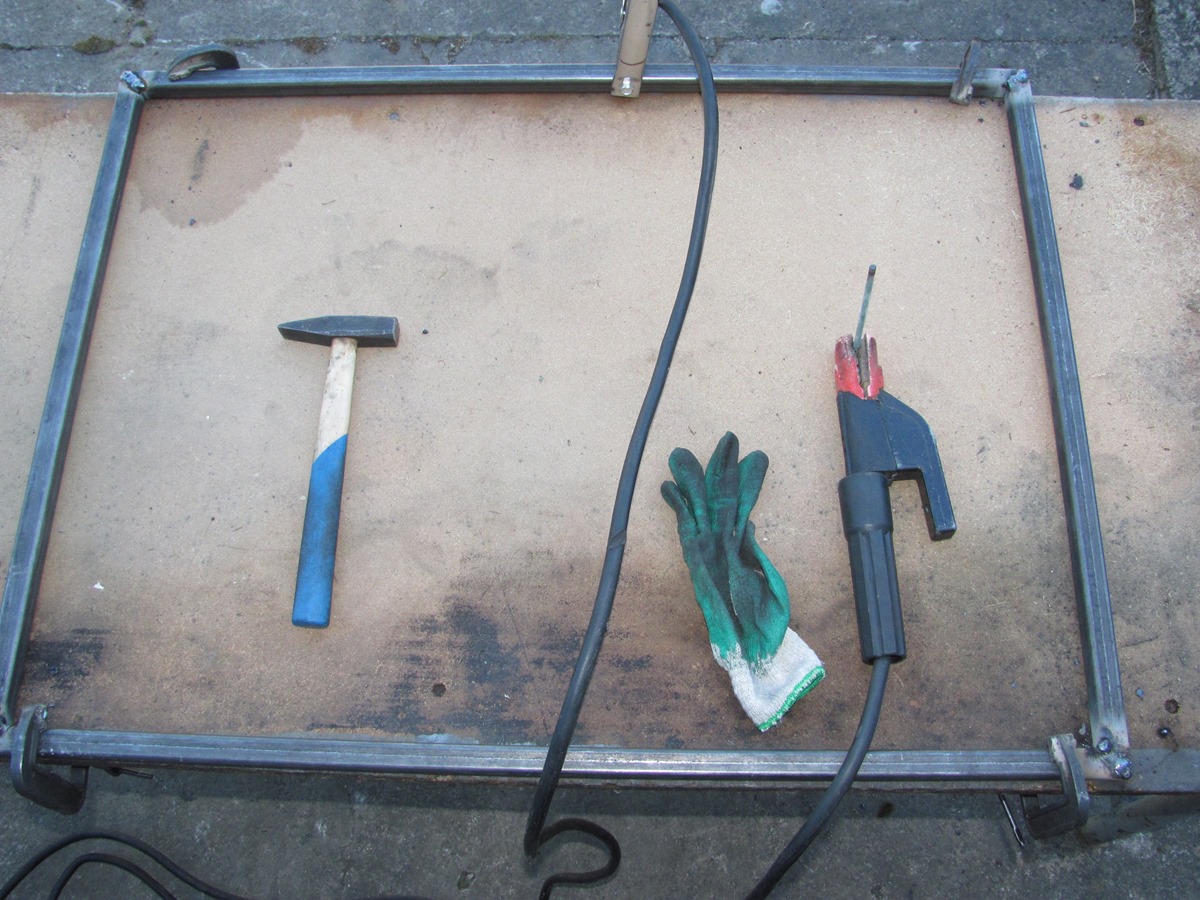

Рама столешницы собрана из профильной трубы 20×20×2, размер 80×60 см.

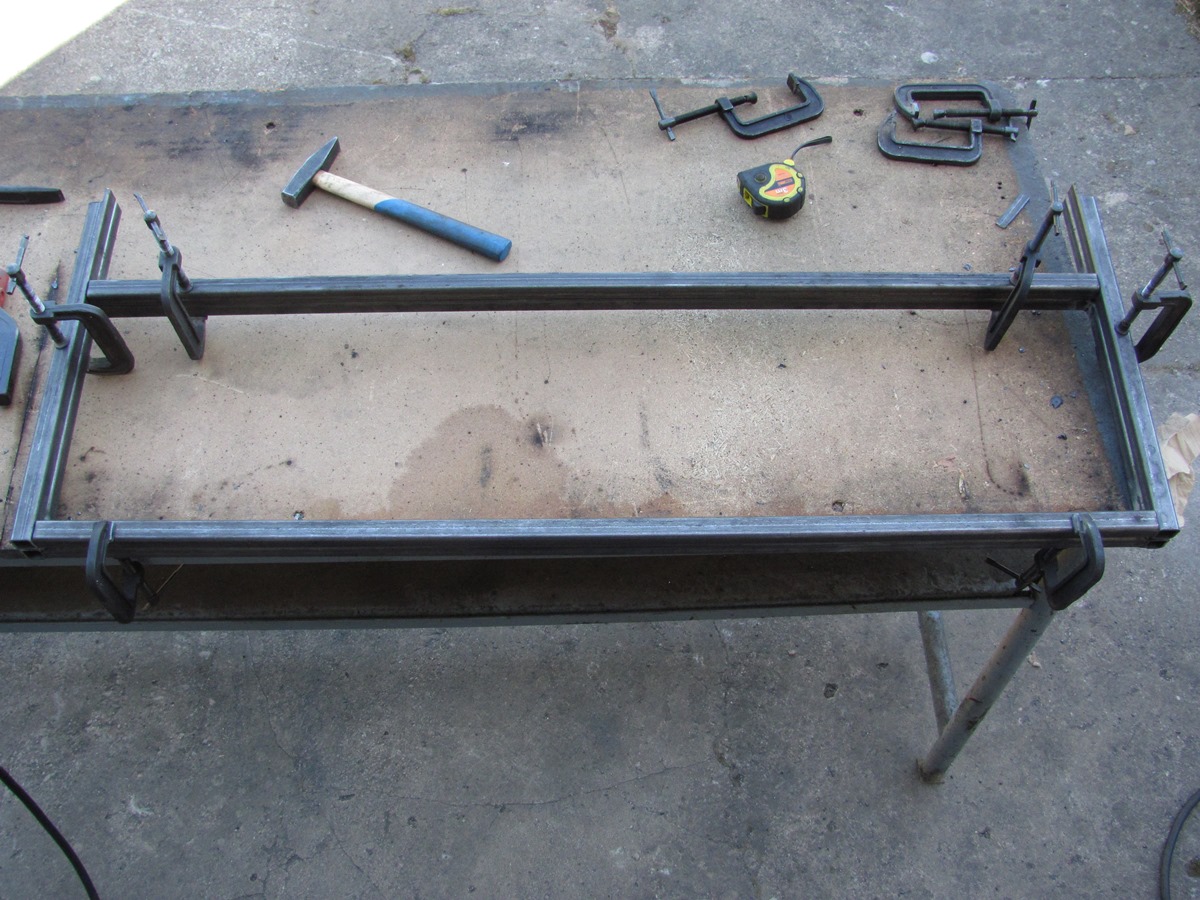

В центре два профиля для придания жесткости конструкции и для установки электродвигателя. Кстати, очень удобные струбцины производства «МТЗ»

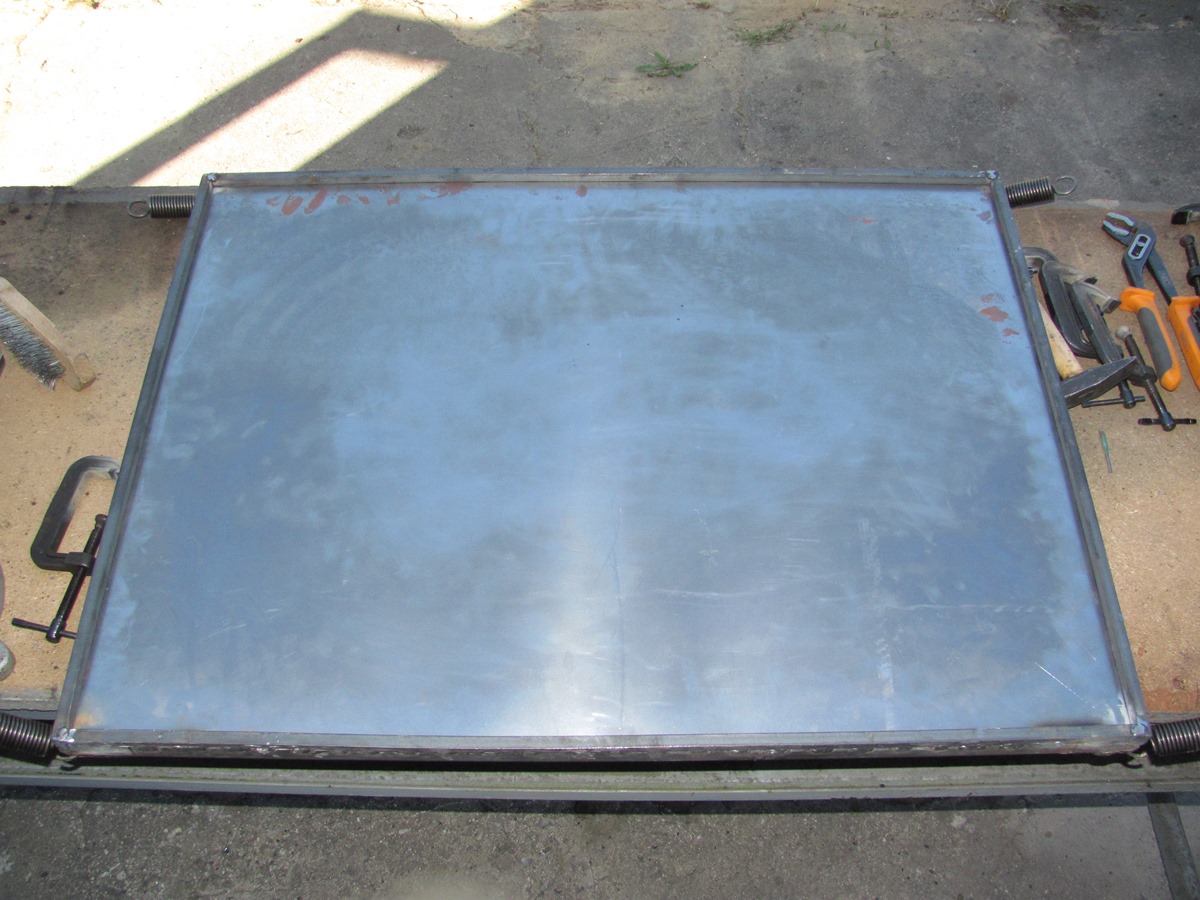

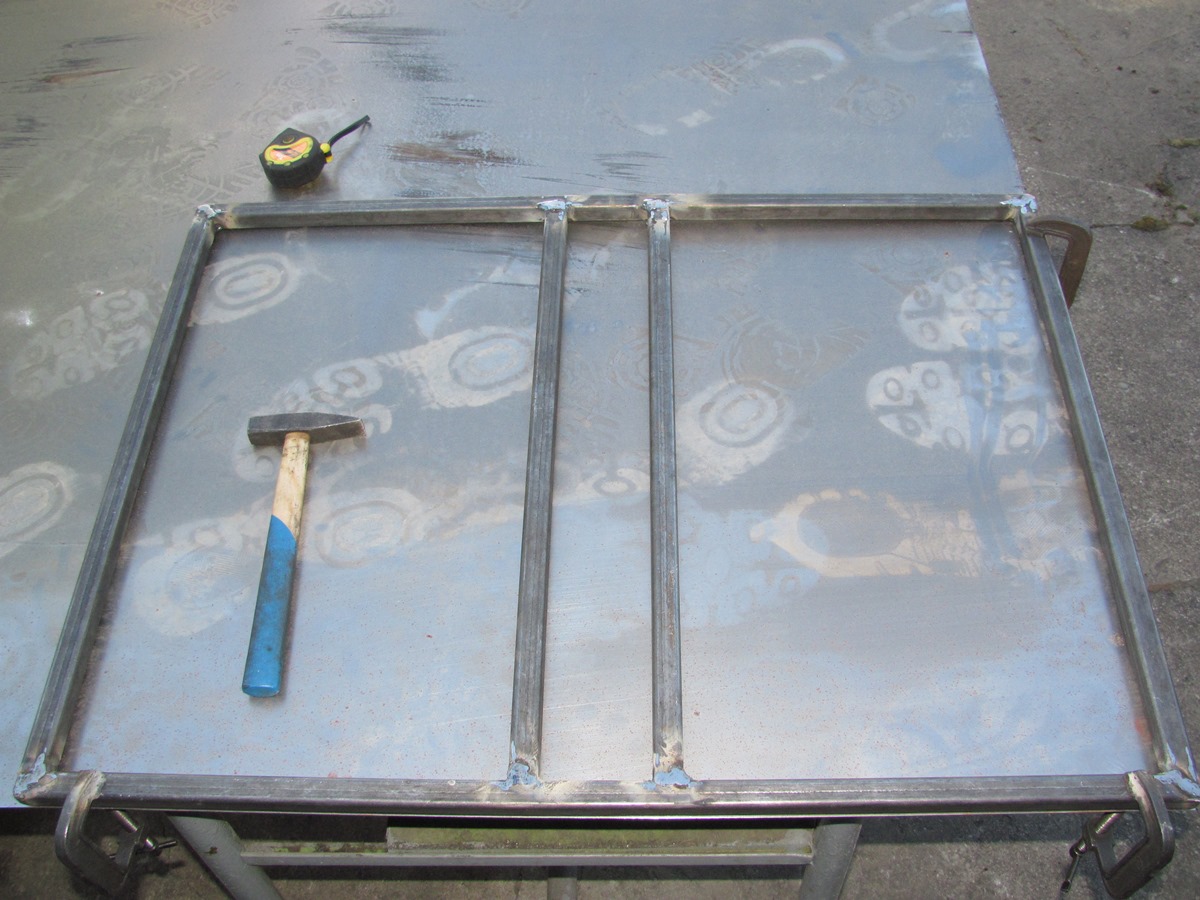

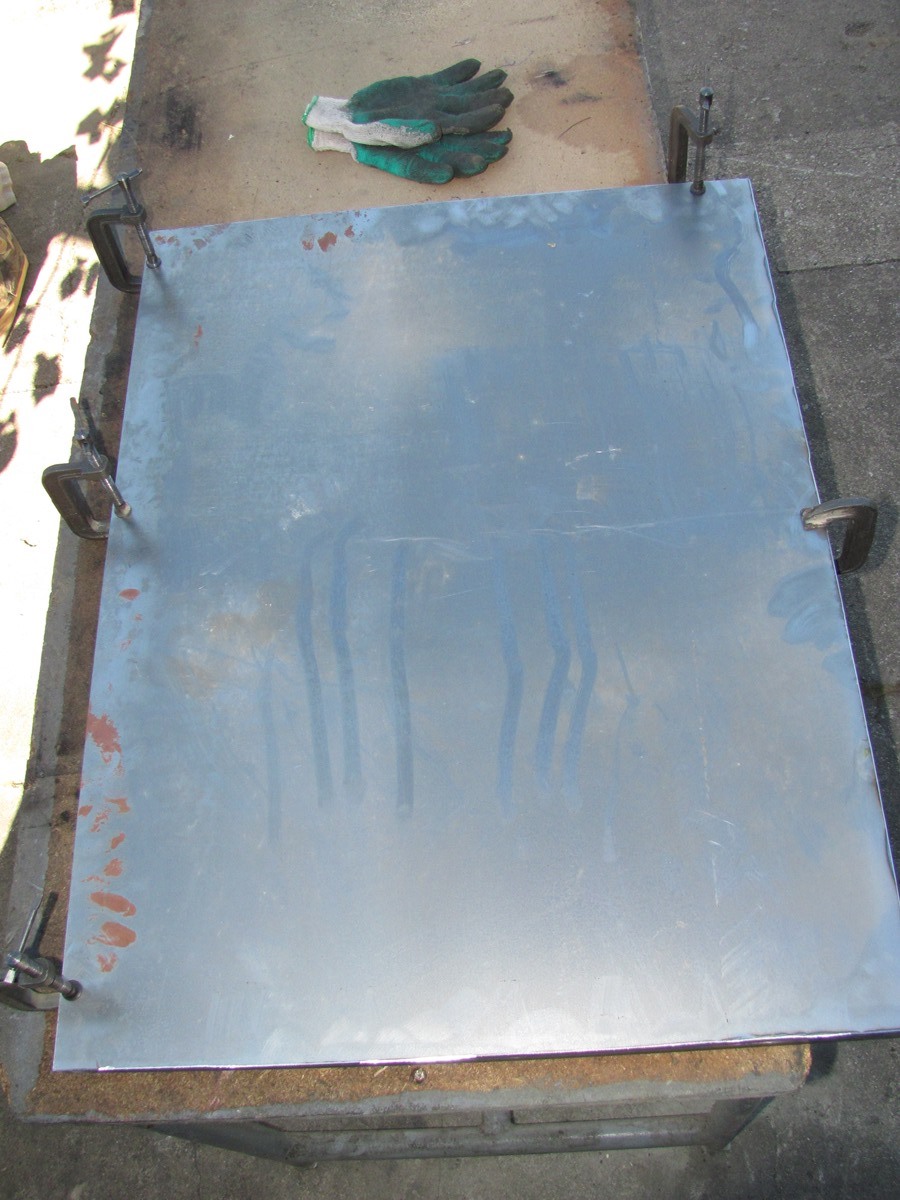

Сварные швы предварительно зачищены в местах примыкания к покрытию столешницы, в качестве которого использовал холоднокатаный лист толщиной 1 мм.

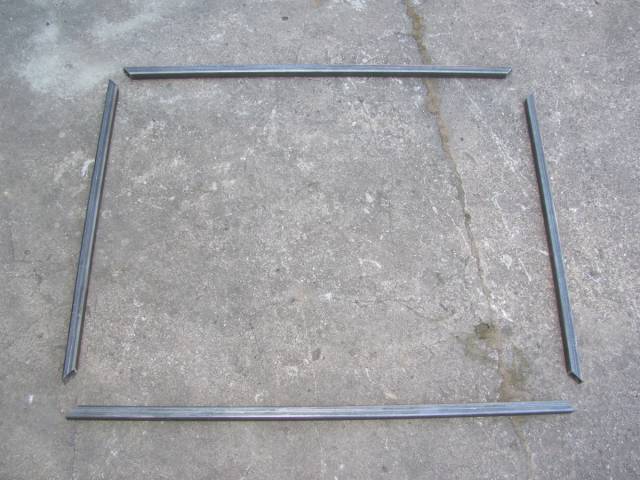

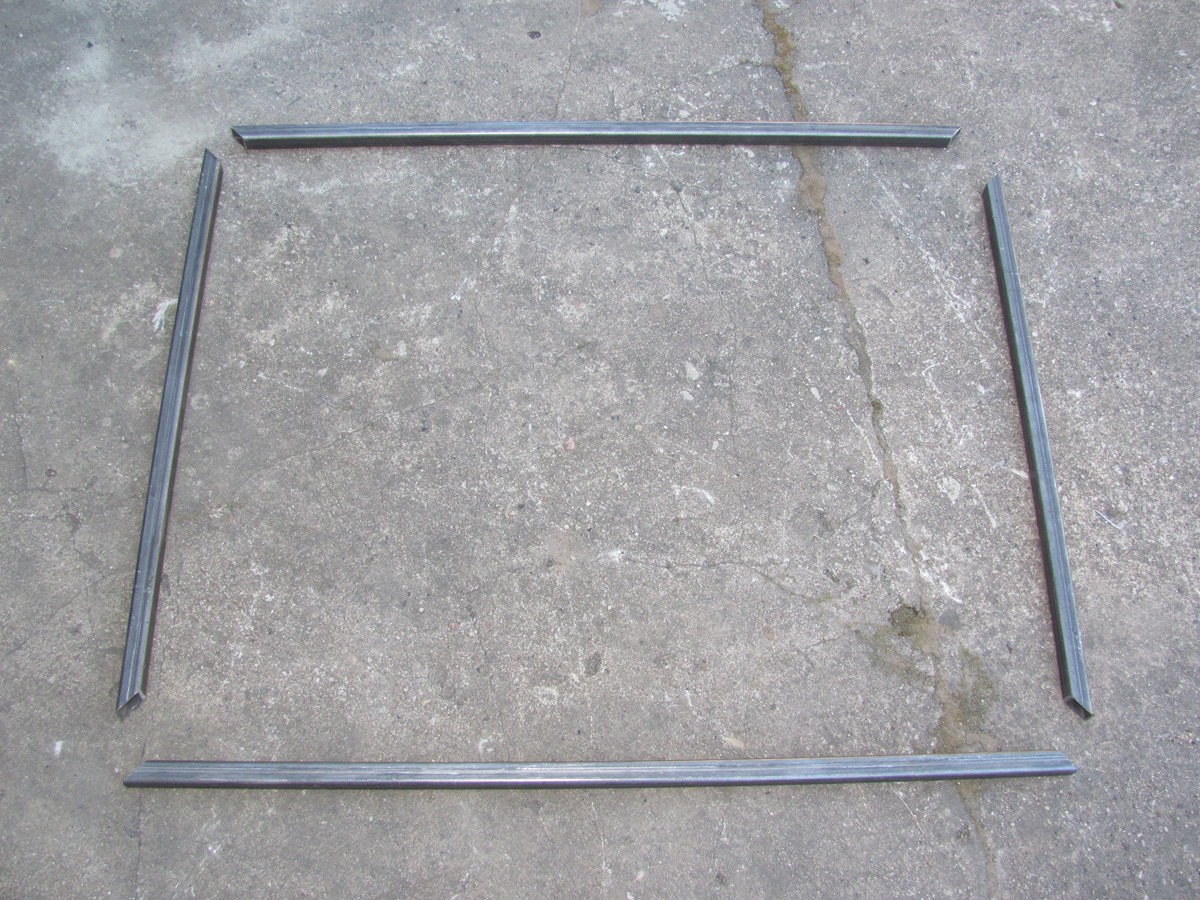

По периметру приварен квадрат 10×10, придерживающий лист. В то же время квадрат является буртиком.

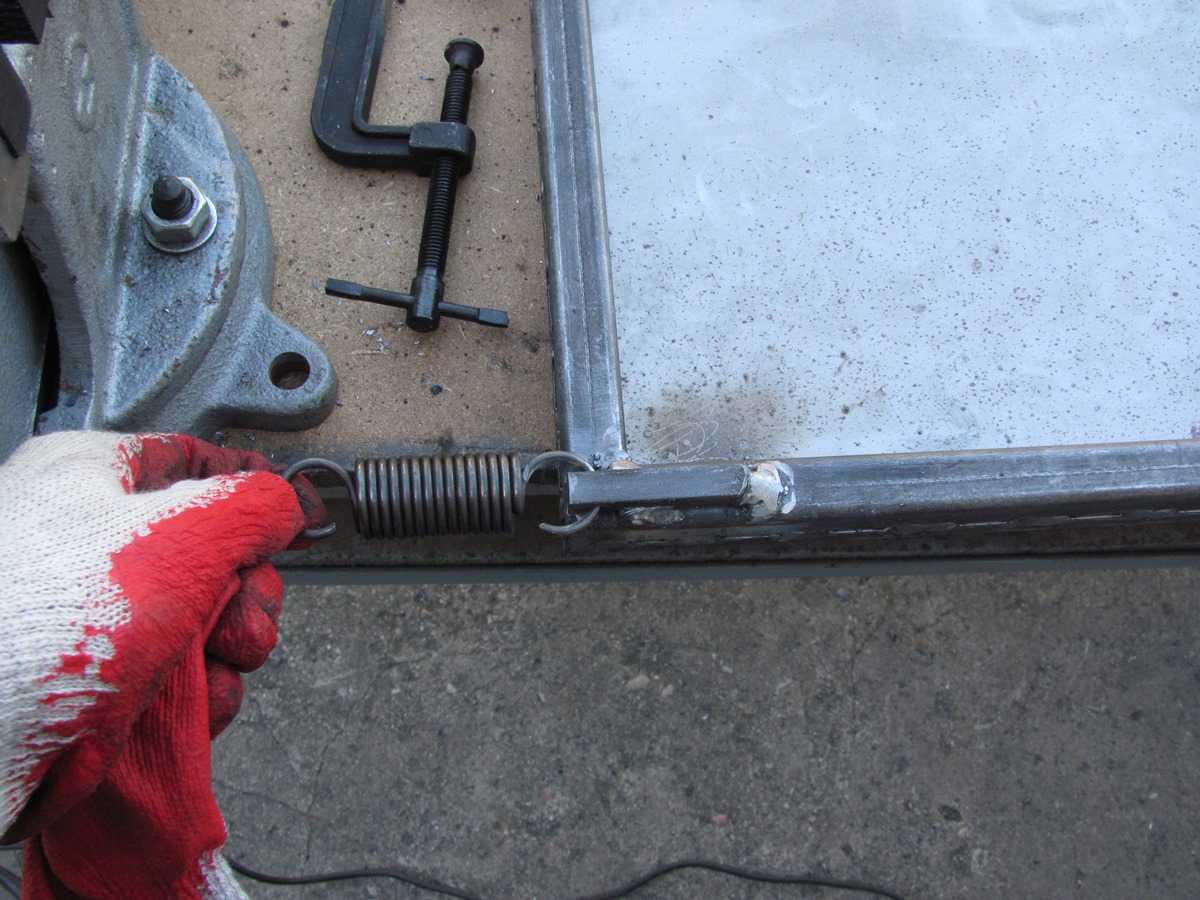

С обратной стороны прикреплены пружинки.

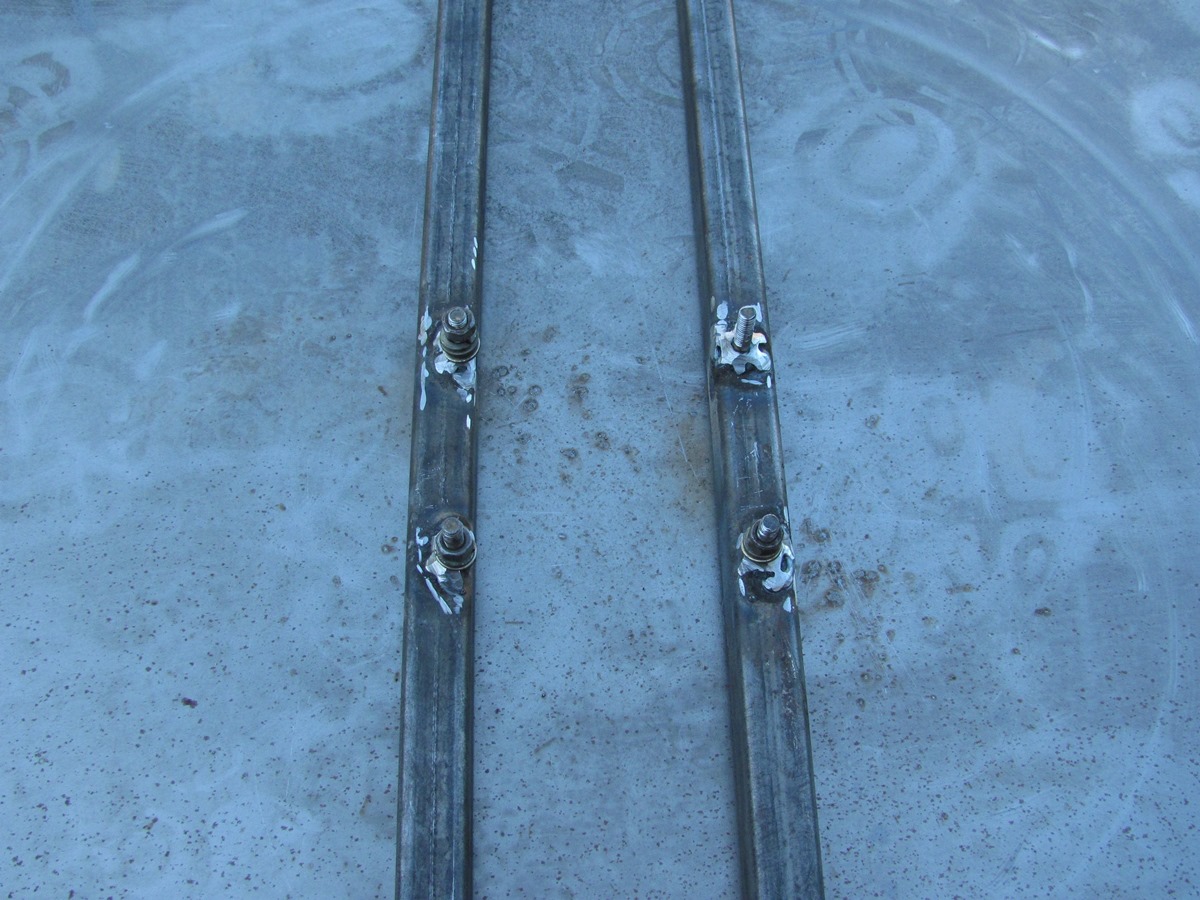

Снизу – винты для посадки электродвигателя.

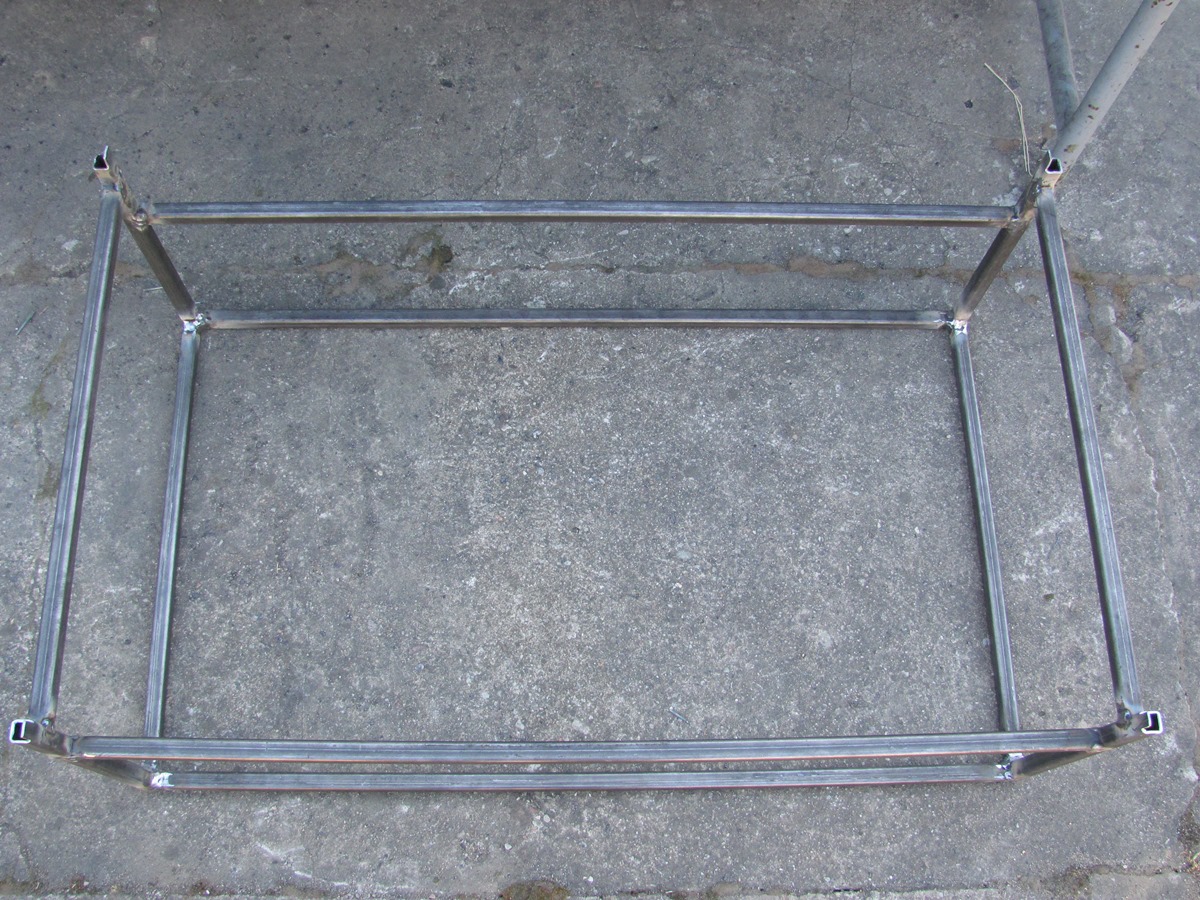

Станина собрана из того же профиля. Сверху сделаны пропилы для установки пружинок.

Размер станины 100×60 см.

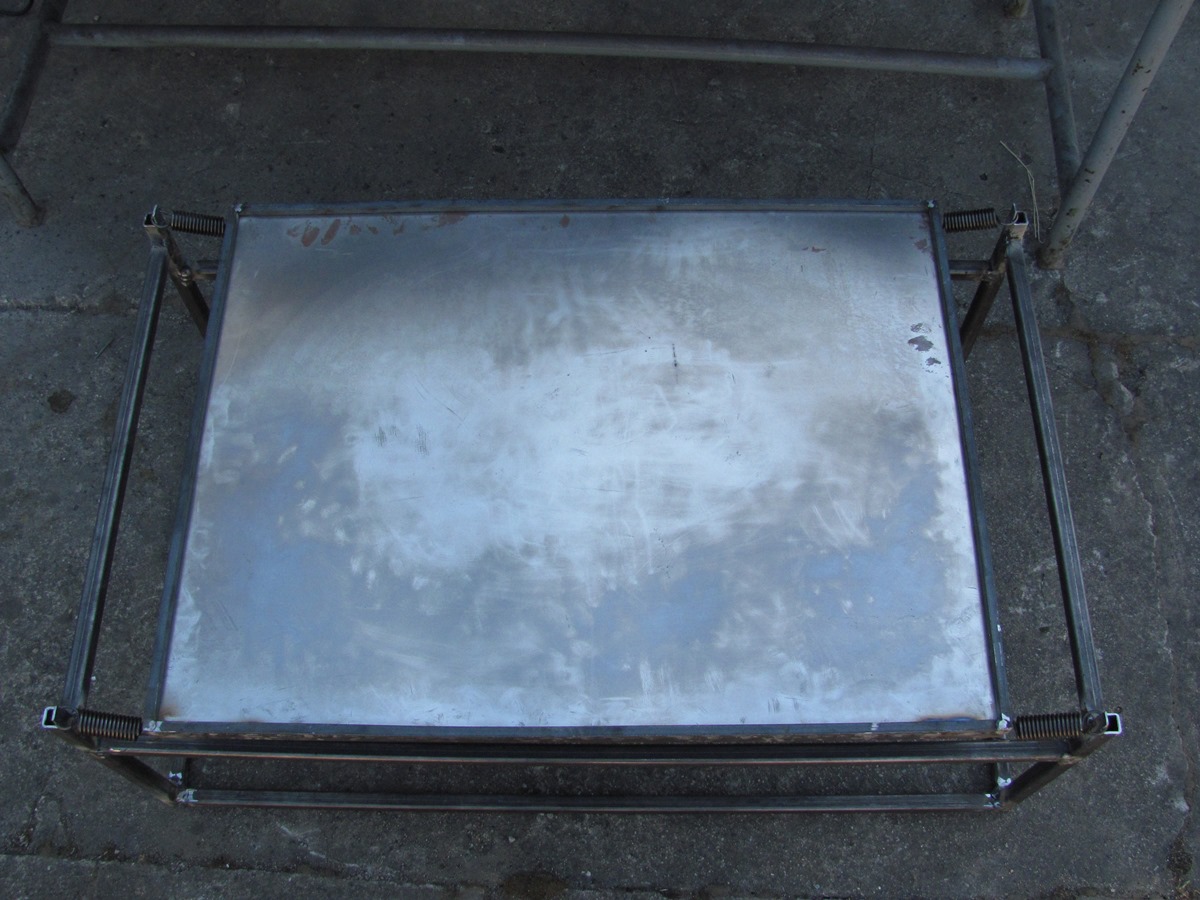

Вибростол почти готов

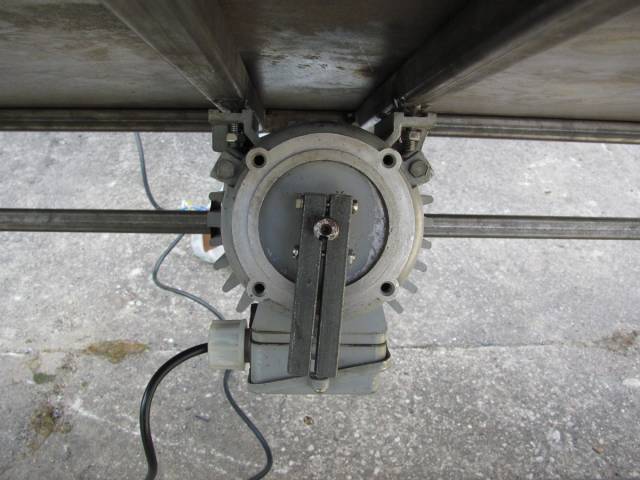

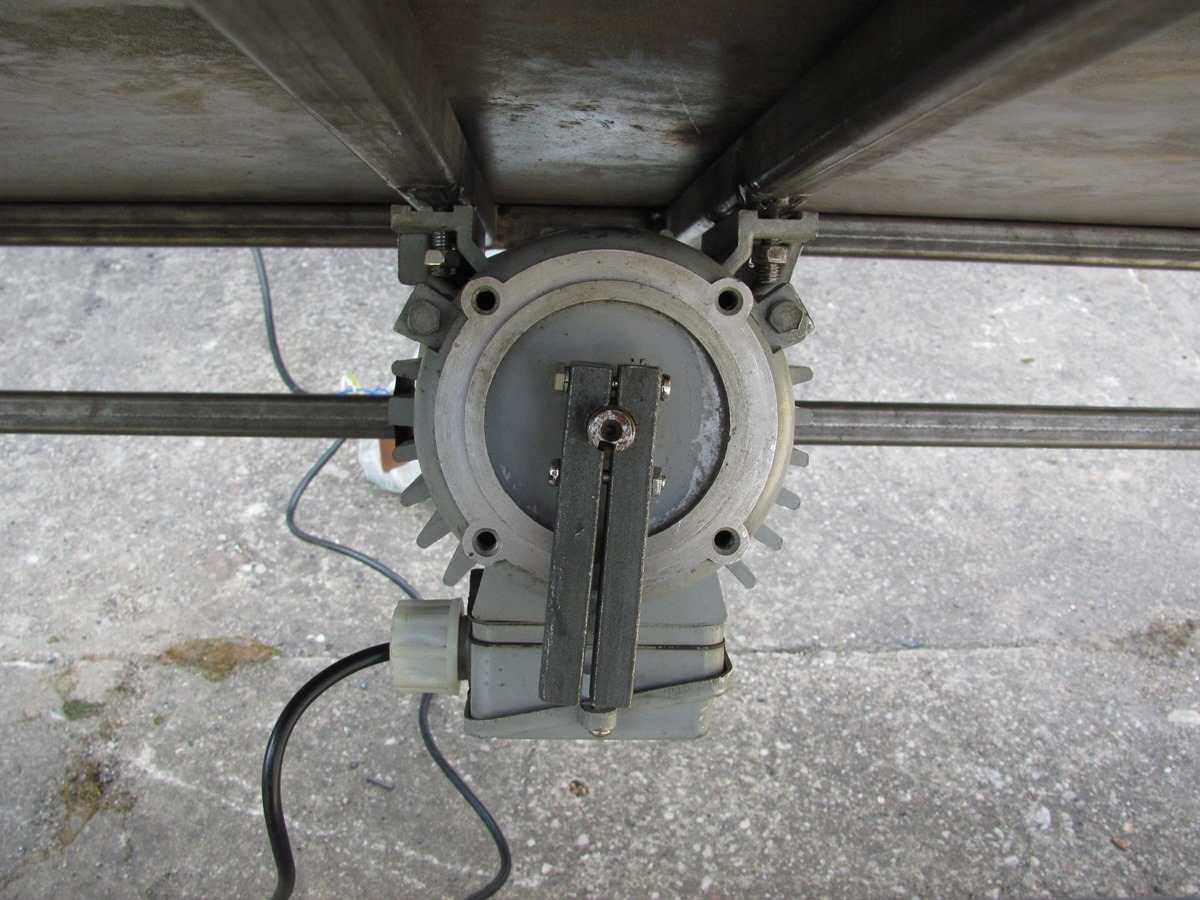

Снизу находится двигатель с эксцентриком. Мощности с лихвой хватает для тряски столешницы с грузом.

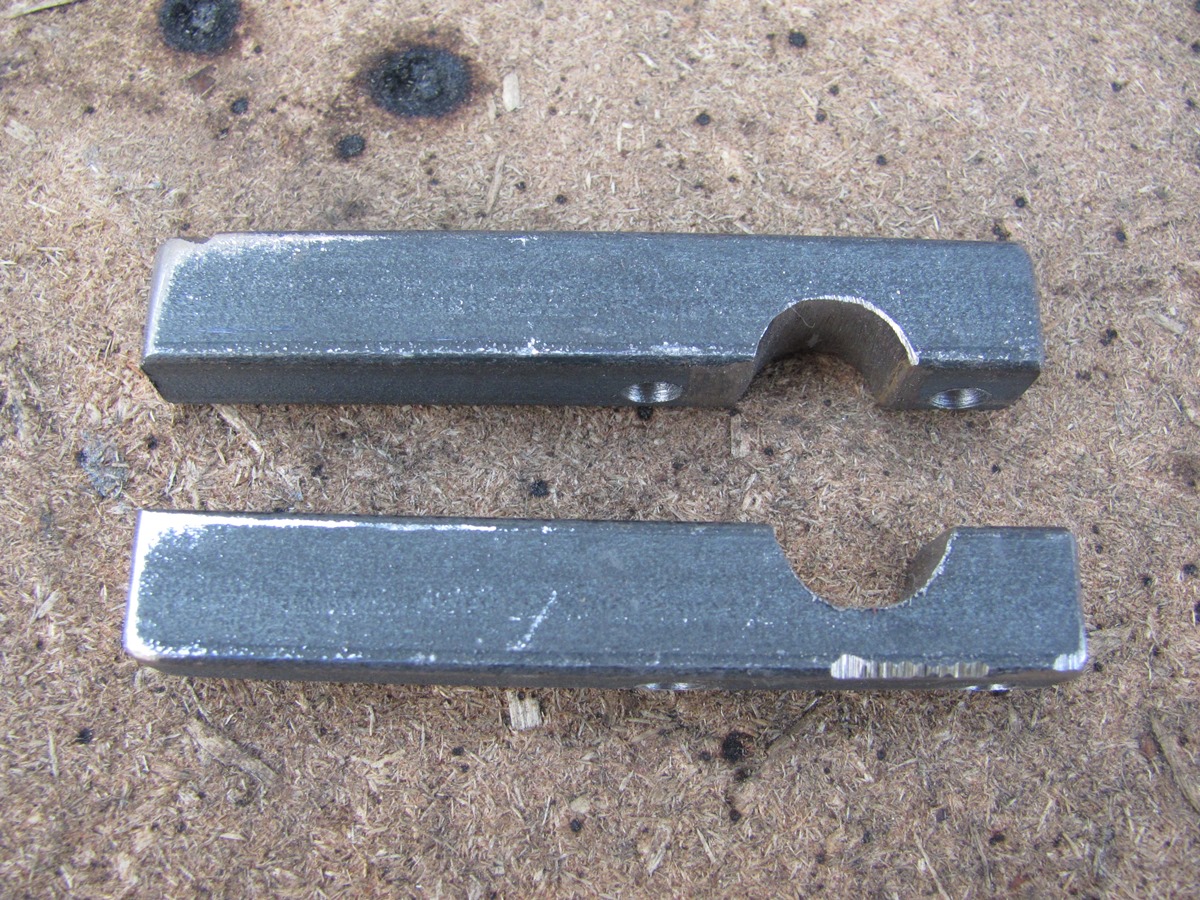

Далее опытным путем была подобрана длина виброэлементов.

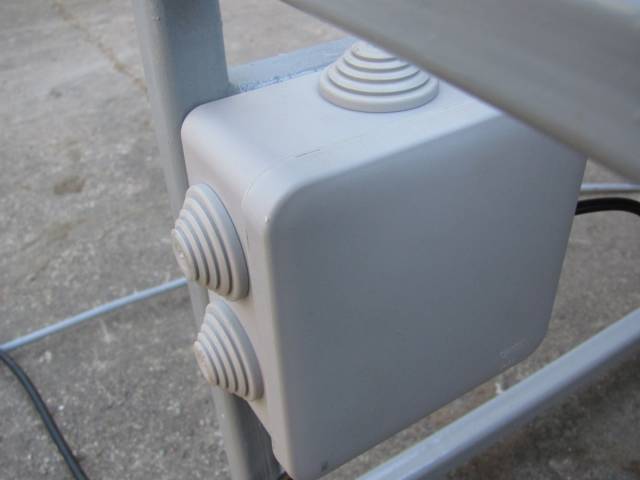

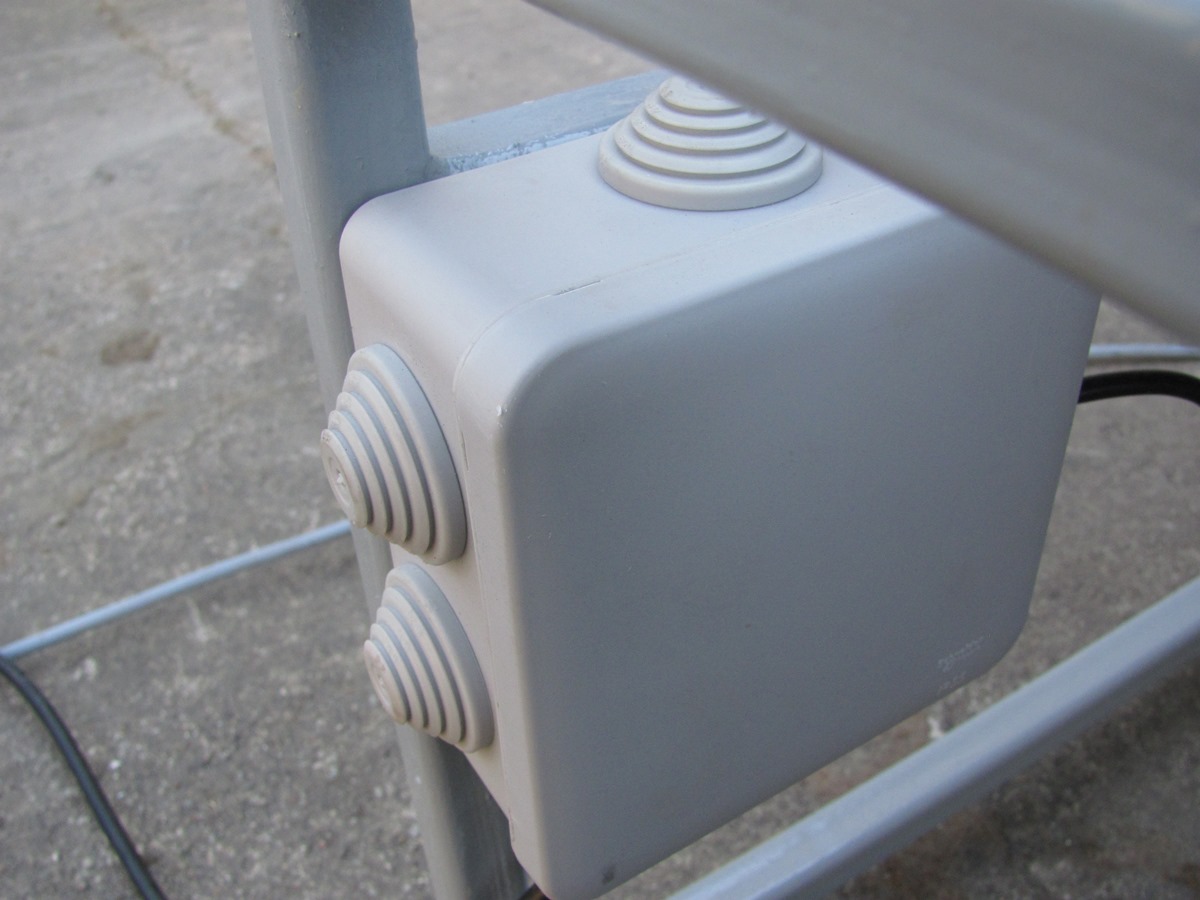

Спрятан конденсатор.

И наконец, покрашен стол

Что из этого получилось можно увидеть по следующей ссылке.
